Serwomechanizmy odgrywają kluczową rolę w precyzyjnym sterowaniu ruchem — od robotyki przemysłowej po zaawansowane urządzenia medyczne. Ich zadanie jest jedno: zapewnić dokładne, powtarzalne i dynamiczne sterowanie pozycją lub prędkością urządzeń mechanicznych. Dzięki serwomechanizmom możliwe jest osiągnięcie wydajności i jakości, które wcześniej były nieosiągalne. Poznaj zasady działania, sposób sterowania i praktyczne zastosowania serwomechanizmów, które wpływają na współczesny przemysł.
Czym są serwomechanizmy i jak działają?
Serwomechanizmy to układy automatycznego sterowania ruchem, które bazują na sprzężeniu zwrotnym, aby osiągać określone parametry — pozycję, prędkość lub moment obrotowy. To właśnie dzięki nim możliwa jest tak precyzyjna kontrola wielu maszyn i urządzeń. Działają na bazie porównywania sygnału zadawanego (referencyjnego) z rzeczywistym stanem, a następnie dokonują korekty działania.
Tym, co wyróżnia serwomechanizmy, jest zamknięta pętla sterowania, pozwalająca na bieżąco śledzić odchylenia od wartości zadanej. W odróżnieniu od układów otwartych systemy serwo potrafią samodzielnie reagować na zakłócenia i dynamiczne zmiany warunków pracy. Dlatego są idealnym rozwiązaniem w aplikacjach wymagających niezawodności i wysokiej dokładności.
Podstawowe elementy układu serwo: silnik, przetwornik, sterownik
Każdy serwomechanizm składa się z trzech głównych komponentów: napędu (silnika serwo), przetwornika położenia (czujnika) oraz sterownika. Silnik odpowiada za wytworzenie ruchu, przetwornik mierzy aktualne położenie wału, a sterownik porównuje tę wartość z sygnałem zadanego położenia.
Typowe przetworniki stosowane w układach serwo to enkodery optyczne, rezolwery lub czujniki Halla. Zbierają one dane o aktualnej pozycji i przesyłają je do sterownika, który dynamicznie dostosowuje sygnał sterujący do silnika. Dzięki tej współpracy układ jest w stanie osiągać i utrzymywać żądane parametry ruchu z minimalnym błędem.
Zasada sprzężenia zwrotnego w serwomechanizmach
Sprzężenie zwrotne to fundament, na którym opiera się działanie każdego serwomechanizmu. Oznacza ono, że układ stale monitoruje wynik swojego działania i porównuje go z wartością docelową. Gdy wykryje błąd — czyli różnicę między wartością rzeczywistą a zadaną — natychmiast wykonuje korekcję.
System wykorzystuje tę informację do precyzyjnego korygowania ruchu w czasie rzeczywistym. Tego typu regulacja zapewnia wysoką stabilność i dokładność, które są niezbędne w aplikacjach przemysłowych i naukowych. Bez sprzężenia zwrotnego serwomechanizmy nie mogłyby zapewniać liniowej pracy i szybkiej reakcji na zakłócenia.
Klasyfikacja serwomechanizmów: DC, AC i bezszczotkowe
Serwomechanizmy można podzielić ze względu na typ silnika stosowanego w układzie. Do najpopularniejszych należą:
- Serwomechanizmy DC – stosowane głównie w niskonapięciowych układach, oferują dobrą kontrolę, ale są bardziej podatne na zużycie szczotek.
- Serwomechanizmy AC – oferują większą sprawność i moc, używane są szeroko w przemyśle ciężkim, wymagającym wysokiej wydajności.
- Serwomechanizmy bezszczotkowe (BLDC) – łączą najlepsze cechy obu poprzednich, oferując wysoką sprawność, długą żywotność i niski poziom hałasu.
Wybór odpowiedniego rodzaju serwomechanizmu zależy od konkretnych potrzeb aplikacji, dostępnego zasilania oraz oczekiwanych parametrów ruchowych.
Kluczowe zasady sterowania serwomechanizmów
Sterowanie serwomechanizmem to proces dynamiczny, wymagający precyzyjnych obliczeń i szybkiego reagowania. Główne cele to zapewnienie dokładnego odwzorowania sygnału zadawanego i utrzymanie systemu w stanie stabilnym, mimo zakłóceń zewnętrznych.
Regulator PID: budowa i optymalizacja parametrów
Najczęściej stosowanym algorytmem sterowania w serwomechanizmach jest regulator PID (proporcjonalno-całkująco-różniczkujący). Składa się z trzech składników:
- Proporcjonalny (P) – koryguje błąd na podstawie jego bieżącej wartości.
- Całkujący (I) – uwzględnia skumulowany błąd w czasie.
- Różniczkujący (D) – przewiduje przyszłe odchylenia na bazie tempa zmiany.
Strojenie PID polega na dobraniu odpowiednich współczynników Kp, Ki i Kd, co pozwala osiągnąć kompromis między szybkością reakcji, precyzją i tłumieniem przeregulowań. Optymalizacja może być wykonywana ręcznie lub przy pomocy systemów uczących się.
Zaawansowane algorytmy sterowania: adaptacyjne i predykcyjne
W zaawansowanych aplikacjach przemysłowych klasyczny PID może okazać się niewystarczający. Dlatego coraz częściej stosuje się sterowanie adaptacyjne, które modyfikuje swoje parametry w czasie rzeczywistym w odpowiedzi na zmieniające się warunki pracy.
Drugim kierunkiem rozwoju są algorytmy predykcyjne (Model Predictive Control), które wykorzystują model matematyczny układu do prognozowania przyszłych stanów i podejmowania decyzji sterowniczych z wyprzedzeniem. Dzięki temu możliwe jest redukowanie opóźnień, minimalizacja błędów i zwiększenie bezpieczeństwa.
Radzenie sobie z zakłóceniami i zapewnienie stabilności
Każdy układ rzeczywisty narażony jest na zakłócenia — zarówno wewnętrzne, jak i zewnętrzne. Mogą to być np. wibracje, zmiany obciążenia lub zmienność napięcia zasilania. Dobrze zaprojektowany serwomechanizm musi radzić sobie z nimi bez utraty dokładności.
Kluczowe znaczenie ma tu odpowiednie filtrowanie sygnałów, stosowanie zabezpieczeń przeciwprzepięciowych, a także wprowadzenie strategii kompensacji zakłóceń. Stabilność zapewnia również dobrze dobrany margines fazy w pętli regulacji oraz odpowiednie ograniczenia prędkości narastania sygnałów sterujących.
Praktyczne aplikacje serwomechanizmów
Serwomechanizmy znajdują zastosowanie tam, gdzie precyzja i niezawodność ruchu są priorytetem. Coraz częściej wykorzystuje się je nie tylko w przemyśle ciężkim, ale także w zaawansowanych technologiach użytkowych.
Automatyka przemysłowa i robotyka: zwiększenie wydajności

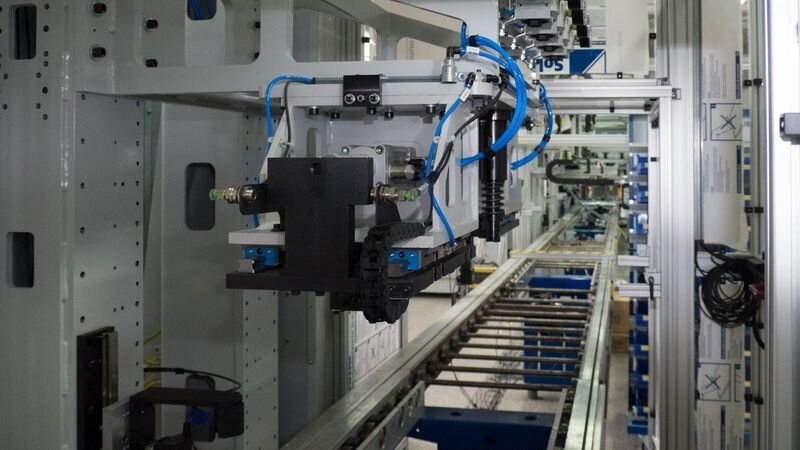

W przemyśle automatyka oparta na serwomechanizmach pozwala znacznie zwiększyć wydajność i jakość produkcji. Roboty przemysłowe wyposażone w serwonapędy mogą wykonywać szybkie, powtarzalne i złożone ruchy w wielu osiach.
Zastosowanie serwo w systemach przenośników, maszyn pakujących czy montażowych pozwala na elastyczność konfiguracji, a także na szybką rekonfigurację linii produkcyjnych. Reakcja w czasie rzeczywistym oraz możliwość pełnej integracji z systemami SCADA i PLC to kolejne atuty.
CNC i obróbka precyzyjna: precyzja i powtarzalność ruchu
Obróbka CNC wymaga niezrównanej dokładności i powtarzalności, które gwarantują tylko serwomechanizmy. Dzięki nim pozycjonowanie narzędzia odbywa się z dokładnością rzędu mikrometrów, co przekłada się na jakość końcowego wyrobu.
Serwomechanizmy w maszynach CNC kontrolują ruchy w osiach X, Y i Z, zapewniając płynność i precyzyjne śledzenie trajektorii. Są też podstawą do realizacji interpolacji kołowych i bardziej złożonych operacji.
Przemysł motoryzacyjny i lotniczy: sterowanie i bezpieczeństwo
W sektorach takich jak lotnictwo i motoryzacja serwomechanizmy wspomagają sterowanie kluczowymi funkcjami, jak systemy kierownicze, regulacja zawieszenia czy skrzydeł. Ich niezawodność bezpośrednio przekłada się na bezpieczeństwo użytkowników.
W nowoczesnych pojazdach stosuje się również tzw. by-wire systems, w których funkcje mechaniczne są zastępowane elektronicznymi, opartymi na serwo. Przykładem jest elektroniczny układ przepustnicy lub skrętu.
Zastosowania medyczne: manipulatory i urządzenia diagnostyczne
W medycynie serwomechanizmy umożliwiają tworzenie dokładnych i bezpiecznych manipulatorów wykorzystywanych w chirurgii robotycznej, czy też w sterowanych diagnostycznie systemach obrazowania. Ich precyzja i cicha praca to idealne cechy w środowiskach wymagających maksymalnej kontroli.
Dzięki nim możliwe jest również tworzenie ergonometrycznych protez i urządzeń rehabilitacyjnych, reagujących dynamicznie na potrzeby pacjenta. Technologia serwo wspiera również rozwój systemów wspomagania ruchu i biomechaniki.
Dobór i integracja serwomechanizmów w systemie
Aby serwomechanizmy spełniały swoje funkcje prawidłowo, muszą być starannie dobrane i poprawnie zintegrowane z resztą systemu automatyki. Błąd na tym etapie może prowadzić do awarii lub nieefektywności.
Kryteria wyboru: moment, prędkość i rozdzielczość
Najważniejsze parametry decydujące o wyborze serwomechanizmu to:
- Moment obrotowy (Nm) – określa siłę, z jaką napęd może obracać wałem.
- Prędkość obrotowa (RPM) – odpowiada za szybkość reakcji układu.
- Rozdzielczość enkodera – wpływa na dokładność pozycjonowania.
Oprócz tego należy uwzględnić inne czynniki, takie jak cykl pracy, środowisko pracy (wilgotność, temperatura), rodzaj napędu (paskowy, śrubowy) oraz dostępna przestrzeń montażowa.
Kompatybilność z PLC, SCADA i sterownikami CNC
Serwomechanizmy powinny być w pełni kompatybilne z systemami nadrzędnymi, takimi jak sterowniki PLC, panele HMI czy sieci przemysłowe EtherCAT, Profibus lub CANopen. Tylko wtedy możliwe jest zintegrowanie ich z systemem monitorowania i kontroli jakości.
Komunikacja oparta na odpowiednich protokołach skraca czas uruchomienia systemu, ułatwia diagnostykę usterek i umożliwia zdalną kalibrację bez przerywania procesu produkcyjnego.
Przykłady implementacji w różnych branżach
- Logistyka – automatyczne systemy magazynowe, sortowniki i układnice.
- Druk 3D – dokładne pozycjonowanie głowic drukujących.
- Farmacja – maszyny do napełniania i dozowania.
- Energetyka – sterowanie wirnikami w elektrowniach wiatrowych.
Różnorodność zastosowań potwierdza uniwersalność i elastyczność serwomechanizmów w projektowaniu nowoczesnych systemów mechatronicznych.
Montaż, kalibracja i konserwacja serwomechanizmów
Poprawna instalacja i regularna konserwacja to klucz do długowieczności i niezawodności systemu serwo. Błędy na tym etapie mogą prowadzić do uszkodzeń napędu lub pogorszenia parametrów pracy.
Wskazówki przy instalacji i połączeniach mechanicznych
Podczas montażu warto zadbać o:
- stabilne mocowanie serwosilnika do obudowy,
- właściwe wycentrowanie połączeń (np. sprzęgła),
- zabezpieczenia przed drganiami,
- brak luzów w układzie mechanicznym.
Dobrze zaprojektowana konstrukcja eliminuje ryzyko zjawisk rezonansowych, które mogłyby zakłócić działanie całego systemu.
Procedury kalibracji i testowania poprawności działania
Po zakończeniu montażu serwomechanizm wymaga kalibracji. Należy:
- Ustawić punkty odniesienia (home position),
- Sprawdzić kierunek ruchu i graniczne wartości prędkości,
- Wykonać test dokładności pozycjonowania,
- Ustawić parametry PID i limity przeciążeniowe.
Każdy test powinien zakończyć się raportem, który potwierdzi zgodność układu z założeniami projektowymi.
Zapobieganie zużyciu i harmonogramy przeglądów
Aby uniknąć awarii, należy stosować profilaktyczne przeglądy i konserwację:
- regularnie czyścić komponenty z pyłów i zabrudzeń,
- kontrolować stan łożysk i połączeń,
- aktualizować oprogramowanie sterujące,
- oceniać stabilność parametrów PID.
Zastosowanie systemów monitoringu stanu technicznego dodatkowo wydłuża żywotność układu i zmniejsza ryzyko przestojów.
Trendy i przyszłość serwomechanizmów
Technologia serwomechanizmów dynamicznie się rozwija, otwierając nowe ścieżki ich wykorzystania w przemyśle przyszłości.
Integracja IoT i predictive maintenance
Coraz częściej serwomechanizmy wyposażane są w funkcje zbierania i przesyłania danych w czasie rzeczywistym do systemów chmurowych. Pozwala to na analizę stanu technicznego i predykcyjne planowanie konserwacji zanim nastąpi awaria.
Dzięki integracji z IoT możliwa jest automatyczna diagnostyka, samodostosowanie algorytmu sterującego do warunków oraz bieżąca optymalizacja efektywności pracy.
Nowe materiały i energooszczędne napędy
Postęp materiałowy pozwala tworzyć lżejsze, bardziej odporne i mniej energochłonne napędy serwo. Technologie wykorzystujące magnesy neodymowe i wysokotemperaturowe łożyska ceramiczne znacznie podnoszą trwałość układów.
Rośnie również zainteresowanie napędami z odzyskiem energii oraz zintegrowanymi systemami UPS, które umożliwiają bezpieczne zatrzymanie układów po zaniku zasilania.
Prognozy rynku oraz wyzwania technologiczne
Rynek serwomechanizmów rozwija się w tempie dwucyfrowym, napędzany przez automatyzację i Przemysł 4.0. Główne wyzwania to zapewnienie cyberbezpieczeństwa, kompatybilności międzyplatformowej oraz skrócenie czasu reagowania systemów.
Nowoczesne technologie, jak AI i sieci neuronowe, będą coraz szerzej integrowane z układami serwo, umożliwiając ich jeszcze bardziej inteligentne sterowanie.
Najważniejsze korzyści ze stosowania serwomechanizmów
Wdrożenie serwomechanizmów to inwestycja w:
- wyższą precyzję i powtarzalność,
- większą niezawodność systemów,
- redukcję kosztów przestojów,
- możliwość zdalnego zarządzania i diagnostyki.
To rozwiązanie, które przekłada się bezpośrednio na konkurencyjność firmy i jakość oferowanych usług czy produktów.
Jak rozpocząć wdrożenie: rekomendacje i zasoby
Początek drogi z serwomechanizmami warto zacząć od:
- Określenia potrzeb ruchowych danego procesu,
- Konsultacji z doświadczonym integratorem systemów automatyki,
- Wybierania komponentów od renomowanych producentów,
- Przeprowadzania testów pilotażowych.
Warto też korzystać z szkoleń technicznych oraz wsparcia inżynierów aplikacyjnych.
Niezależnie od tego, czy dopiero planujesz wdrożenie, czy rozwijasz istniejący system — skonsultuj się z naszymi specjalistami. Oferujemy pełne wsparcie w doborze, integracji i serwisie serwomechanizmów dostosowanych do Twoich potrzeb przemysłowych. Zainwestuj w precyzję, która pracuje na Twój sukces.
